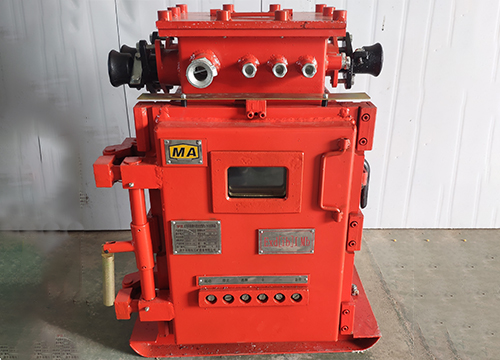

礦用隔爆兼本質安全型水泵水位控制器（以下簡稱控制器）用于煤礦井下水泵的自動控制，確保在存在爆炸性氣體（如甲烷）和煤塵的環境中安全運行。控制器能夠自動啟動水泵，當水位達到預設的高位時啟動水泵，并在水位降低到低位時自動停止水泵。
控制器的接線步驟：
電源接線 ：
將電源線接入控制器背面或側面的“電源”端口。
連接電源線時，需包括火線、零線和地線。
如有需要，可連接交流電源適配器。
水位傳感器接線 ：
水位傳感器負責檢測水位，常見類型有干簧管和浮球。
干簧管型需固定磁鐵感應磁簧開關位置。
浮球型需調整浮球位置以適應水位檢測。
水泵控制接線 ：
水泵控制接線包括啟動和停止信號。
啟動信號連接到繼電器或固態繼電器以控制水泵電源。
停止信號連接到急停按鈕或其他安全設備以快速關閉水泵。
其他設備接線 （如有需要）：
連接指示燈、蜂鳴器等設備。
這些設備通常具有標準接口，可根據要求連接。
工作原理：
控制器通過隔離換相開關手動合閘后，變壓器輸出兩組電源。
18V電源供給保護器作為電源使用，36V電源供給真空接觸器及本安回路中的本安變壓器。
控制器進行自檢無故障后，進入等待起動狀態。
控制模式分為“近控”、“遠控”和“水位”模式。
在“近控”模式下，通過按下起動按鈕使內部繼電器吸合并通過輔助節點保持。
在“遠控”模式下，通過遠端起動按鈕實現相同功能。
在“水位”模式下，當外部水位達到高水位時，內部繼電器吸合并通過輔助節點保持，啟動水泵。
注意事項：
控制器適用于海拔不超過2000米的環境。
運行環境溫度范圍為-5℃至+40℃。
周圍空氣相對濕度不大于95% （+25℃）。
控制器設計為隔爆兼本質安全型，適用于含有甲烷爆炸性混合物的礦井。
安裝時控制器與垂直面的傾斜度不超過15°，并安裝在無顯著搖動和沖擊振動的地方。
通過以上步驟和原理，控制器能夠有效地自動控制水泵的運行，提高工作效率，減少故障率，并確保作業安全
