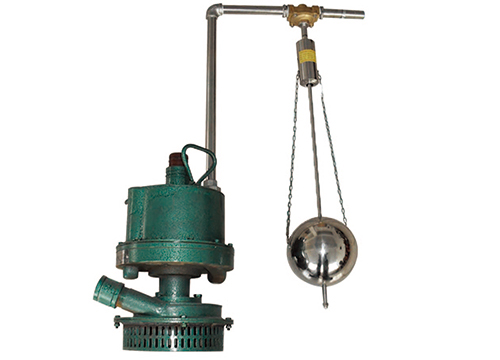

礦用風動潛水泵的內部結構主要包括以下幾個部分：
氣馬達部分 ：
由轉子、葉片、氣缸、殼體、上下氣缸蓋、軸承壓蓋、頂蓋等組成。
轉子上有徑向槽，槽內配有葉片。
上、下氣缸蓋上各有一個吹氣眼，用于啟動時的高氣壓將葉片吹開，推動轉子旋轉作功。
殼體下方有密封腔，內含密封圈，用于隔離氣體和水。
水泵部分 ：
由泵體、葉輪、泵座等組成。
葉輪可以是半開式離心旋渦復合式或半開雙向傾斜式，裝在轉子軸上。
泵體、泵座裝配后放入水中，轉子帶動葉輪旋轉，水流在離心力作用下壓入泵體渦道，并通過出水管排出。
油霧器部分 ：
由油霧器殼、油霧器桿、調油閥芯等組成。
油霧器裝在頂蓋上，內部裝滿潤滑油，用于潤滑氣馬達的軸承等部件。
管接頭部分 ：
包括進風組合接頭和出水彎頭，用于連接泵體與外部管道。
消聲器部分 ：
通常由鋼板沖壓焊接而成，裝在排氣口處，用于減少噪音。
以上是礦用風動潛水泵的主要內部結構組成。
